Juni 8, 2020

Sauna Lautsprecher

Ein ganz spezieller Einsatzort für Lautsprecher ist die Sauna. Vor allem die Hitze die ein solcher Lautsprecher aushalten muss eine Herausforderung. Insbesondere bei der Installation im Deckenbereich ist durch die höchste Temperaturverteilung ein Einbauort für nur spezielle Einbaulautsprecher. Die EXTREME Serie des amerikanischen Lautsprecher Speziallisten Sonance eignet sich wie Edelstahl / Outdoor-Modelle vom italienischen Hersteller Garvan Acoustics. Weniger kritisch ist der Installationsort unterhalb des Bankbereichs – hier können hochwertige Outdoor-Wandlautsprecher eingesetzt werden. Durch die Fugen der Sitzflächen gelangt so der Schall in die Saunakabine. Mithilfe von DSP-Verstärkern lassen sich eventuelle Klangverluste ausgleichen und ein echter Wohlklang auch in diesem speziellen Installationsort realisieren.

Einer Installation von Streaming-Lautsprechern ist dringend abzuraten – da diese typischerweise in einer Umgebungstemperatur von max. 40° limitiert sind.

Das Video zeigt eine Installation von Bieger Bild und Ton – hier ist die Sauna Teil einer 10-Zonen Multiroom Installation mit Control4.

Mai 4, 2020Oktober 25, 2024

Ecklautsprecher IP65

Die neue Ci-Serie orientiert sich an dem Einsatz für Innen- und Außen. Das kostengünstigere ABS-Gehäuse bietet nun einen größeren Einsatzbereich in gewohnt dezenter Formensprache.

IP65 Außenbereich tauglich
ABS-Gehäuse
Befestigung ohne extra Halter
Farben: schwarz, weiß

Ci-2 Ecklautsprecher
Cornered Audio

2-Wege System
30 Watt Sinus / 120 Watt Peak
Impedanz: 8 Ohm
Frequenzgang: 140 – 20.000 Hz
Wirkungsgrad: 84 dB (2,83V/1m)
Tieftöner: 7 cm PP-Konus
Hochtöner: 19 mm Gewebe-Kalotte
Maße: 181 x 135 x 102 mm
Gewicht: 0,75 Kg
Farben: schwarz, weiß

Ci-4 Ecklautsprecher
Cornered Audio

2-Wege System
60 Watt Sinus / 240 Watt Peak
Impedanz: 8 Ohm
Frequenzgang: 70 – 20.000 Hz
Wirkungsgrad: 86 dB (2,83V/1m)
Tieftöner: 2x 10 cm aktiv+passiv
Hochtöner: 25 mm Gewebe-Kalotte
Maße: 400 x 190 x 145 mm
Gewicht: 2,4Kg
Farben: schwarz, weiß
Auch als Ci-4V für 70/100V erhältlich

Ci-5 Ecklautsprecher
Cornered Audio

2-Wege System
80 Watt Sinus / 320 Watt Peak
Impedanz: 8 Ohm
Frequenzgang: 65 – 20.000 Hz
Wirkungsgrad: 88 dB (2,83V/1m)
Tieftöner: 2x 13 cm aktiv+passiv
Hochtöner: 25 mm Gewebe-Kalotte
Maße: 450 x 209 x 150 mm
Gewicht: 3,6 Kg
Farben: schwarz, weiß
Auch als Ci-5V für 70/100V erhältlich

Die Ecklautsprecher von Cornered bieten die direkte Montage an der Hauswand, das Kabelmanagement ist hinter dem Gitter vorgesehen. Das schützende Dach der Markise ist nicht notwendig, da die Lautsprecher IP65 zertifiziert sind. Design und Klang made in Dänemark.

November 17, 2018Oktober 25, 2024

Atmos Kinolautsprecher

ceratec ICE A6C

Der ICE A6C ist der “ Allrounder “ in der Immersive Cinema Experience Serie. Kompakte Größe, flexible und einfach zu bedienende Halterung für die Befestigung an Decke oder Wand, koaxiales Horndesign macht diesen Lautsprecher zur perfekten Wahl für obere Kanäle moderner Audioformate. Hohe Leistungsreserven und der Frequenzgang ermöglichen es, den ICE A 6C als Frontlautsprecher in einem kleinen Heimkino-Raum einzusetzen. Er kann, wie hinter einem transparenten Bildschirm, in der Gestaltung der Schallwand oder offen auf den Halterungen platziert werden.

Ausstattungsmerkmale

Stahlbügel
Professionelle Push-Terminals

Technische Daten

Nennimpedanz: 8 Ohm
Belastbarkeit: Kontinuierlich 100 W (IEC 268-5) Spitzenleistung 200 W (IEC 268-5)
Empfindlichkeit: 91 dB (1 m/1 W)
SPL: 113 dB Spitze (1/2 Raum, 1m)
Frequenzgang: 80 Hz – 20 kHz (-3 dB) 63 Hz – 22 kHz (-6 dB)
Frequenzweiche: Trennfrequenz des Tieftöners 2. Ordnung, 2,8 kHz
Audiophile Teile und Punkt-zu-Punkt-Löten werden verwendet.
Treiber:
Koaxial: 165 mm Treiber mit 50 mm Schwingspule (LF) und 45,5 (HF)
Hochfrequenz: 70° konisches Horn
Gehäuse: Bassreflex aus hochwertigem MDF, innen verstrebt. Schwarze strukturierte Beschichtung.
Abmessungen (HxBxT) 320 x 280 x 190 x 190 mm
Gewicht: 6,2 kg (Lautsprecher) 0,8 kg (Halterung)

Quelle: https://av-mediasolutions.de/ceratec-ice-a6c/

Dezember 16, 2017Februar 21, 2023

Deckenlautsprecher

Triad Silver/9 SAT
Rotating InCeiling

Bei der Gestaltung des Deckenspiegels kann ein Einbaulautsprecher nicht immer optimal positioniert werden. Mit dem Triad Silver/9 SAT ist es möglich, den Klang zum gewünschten Hörplatz zu lenken. Durch die angewinkelte Schallwand gelangt der Ton im 45° Winkel nach unten geneigt aus dem flachen Abdeckgitter in den Raum. Die gesamte Schalleinheit lässt zusätzlich sich um 80° in der Achse verdrehen. Ein integrierter Laserpointer vereinfacht die Ausrichtung des Schallfeldes. So gelingt eine präzise Tonalität auch außerhalb der visuell strikt gegliederten Deckenansicht.

Die nach RAL lieferbaren magnetisch gehaltenen Abdeckgitter haben keinen Randfries und treten dezent in den Hintergrund. Einzig ein wenig mehr Tiefe/ Platz ist in der abgehängten Decke notwendig – ein konstruktionsbedingt nicht vermeidbarer Wehmutstropfen

Homepage Triad Loudspeakers

Technische Daten

Hochtöner: 1x 25 mm Kalotte
Tieftöner: 1x 165mm Tieftöner
Notwendige Verstärkerleistung: 25 – 125 W an 8 Ohm
Empfindlichkeit: 86 dB (dB @ 2.83 V 1m)
Übertragungsbereich: 75 Hz – 20 kHz (+/- 3 dB)
Gehäusegröße: 34.3 x 34.3 x 22.5 cm (H x B x T)
Gewicht: 10.25 kg

November 2, 2017

Single Stereo

Im Rahmen der Portfolioerweiterung von Triad Einbaulautsprechern möchte ich kurz auf das Thema Single-Stereo eingehen. Diese Form der Installationslautsprechern ermöglicht die Wiedergabe vom linken und rechten Verstärkeranschluss über einen Lautsprecher. Die Hochtöner sind in entsprechend je Kanal vorhanden – also 2x hinter dem Abdeckgitter. Der Tieftöner hat hingegen eine Doppelschwingspule – Dual Voice Coil (DVC) um die linken und rechten Signale in gemeinsame Schallenergie zu wandeln.

Der Single-Stereo Lautsprecher ist perfekt für kleine Räume – lange schmale Flure (Mehrfachanordnung) oder auch in gewerblichen Installationen. So können auf eine große Fläche verteilte Single-Stereo Systeme einen Verkaufsraum mit einer gleichmäßigen Hintergrundmusik beschallen. Auch gut nutzbar für das Soundmasking – eine Methode zur Erhöhung der Privatsphäre oder Anhebung der Hörschwelle um Umgebungsgeräusche „leiser“ wirken zu lassen.

Triad Single-Stereo Einbaulautsprecher

Triad R18DT

2x 25-125 W @ 8 Ohm
87.5dB / 1W / 1m
60 – 20.000 Hz

2-Wege Single Stereo
2x 19mm Teto. Kalotte
21cm Poly-Mica TT
Lochmaß 241 mm
Einbautiefe 111 mm
Gitter 287 mm rund

Die Hochtöner sind einzeln ausrichtbar – somit kann das Schallfeld vergrößert werden. Optional quadratisches Gitter erhältlich.

Triad R28DT

2x 25-125 W @ 8 Ohm
87.5dB / 1W / 1m
40 – 20.000 Hz

2-Wege Single Stereo
2x 25mm Gew. Kalotte
21cm Carbon Fiber TT
Lochmaß 241 mm
Einbautiefe 111 mm
Gitter 287 mm rund

Die Hochtöner sind einzeln ausrichtbar – somit kann das Schallfeld vergrößert werden. Ein Pegelschalter erlaubt zudem den Hochton anzupassen. Optional quadratisches Gitter erhältlich.

Silver DT OpenRound

2x 25-125 W @ 8 Ohm
87 dB / 1W / 1m
60 – 20.000 Hz

2-Wege Single Stereo
2x 25mm Gew. Kalotte
17cm Carbon Fiber TT
Lochmaß 242mm
Einbautiefe 102mm
Gitter 261mm rund

Als Besonderheit sind die Triad Silver DT als Dipole oder Bipole schaltbar und somit bestens als Atmos und 3D-Surround Lautsprecher bei Heimkino Anwendungen nutzbar. Optional quadratisches Gitter erhältlich.

Silver DT SealedRound

2x 25-125 W @ 8 Ohm
87 dB / 1W / 1m
80 – 20.000 Hz

2-Wege Single Stereo
2x 25mm Gew. Kalotte
17cm Carbon Fiber TT
Lochmaß 242mm
Einbautiefe 200mm
Gitter 261mm rund

Die SealedRound Version ist mit einem Rückseitigen Volumen nach hinten gekapselt. Dies verhindert die Schallausbreitung im Deckenzwischenraum und sorgt für knackige Bässe in Akustik- / Plattendecken. Optional quadratisches Gitter erhältlich.

September 19, 2017

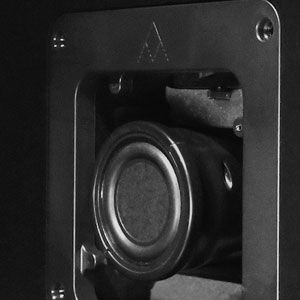

Designer Series

von Triad Loudspeaker

Dieses Konzept gibt es schon seit ein paar Jahren von James-Loudspeaker. Hinter der Trockenbau- Konstruktion sitzt ein viel größerer Lautsprecher, als es die Öffnung bzw. die Gittergröße vermuten ließe. Zahlreiche Subwoofer-Konzepte arbeiten nach diesem Prinzip – jedoch ist das eigentliche Gehäuse per flexiblen Schlauch mit dem Schallaustritt verbunden. James-Loudspeaker bietet unter den Namen „Power-Pipe“ dieses Prinzip an, das auch von Triad-Lautsprecher und Sonance aufgegriffen wurde.

Beim Designer-Series Subwoofer wird jedoch ohne flexiblen Schlauch gearbeitet. Das besondere neue ist bei dem Fullrange wie auch Subwoofer jedoch ein wichtiges Konstruktionsdetail. Bei einem Defekt können die aktiven Elemente, wie Chassis und Weiche durch die Einbauöffnung hindurch repariert werden. Das Mittel-Hochton Chassis ist eine weitere Besonderheit. Es ist so konstruiert, dass die hohen Schallanteile nicht gebündelt werden (wie bei einem Konus oder Kalotte üblich), sondern breit abstrahlend vergleichbar mit einem unsichtbaren Lautsprecher den Weg zum Ohr finden.

Homepage Triad Loudspeakers

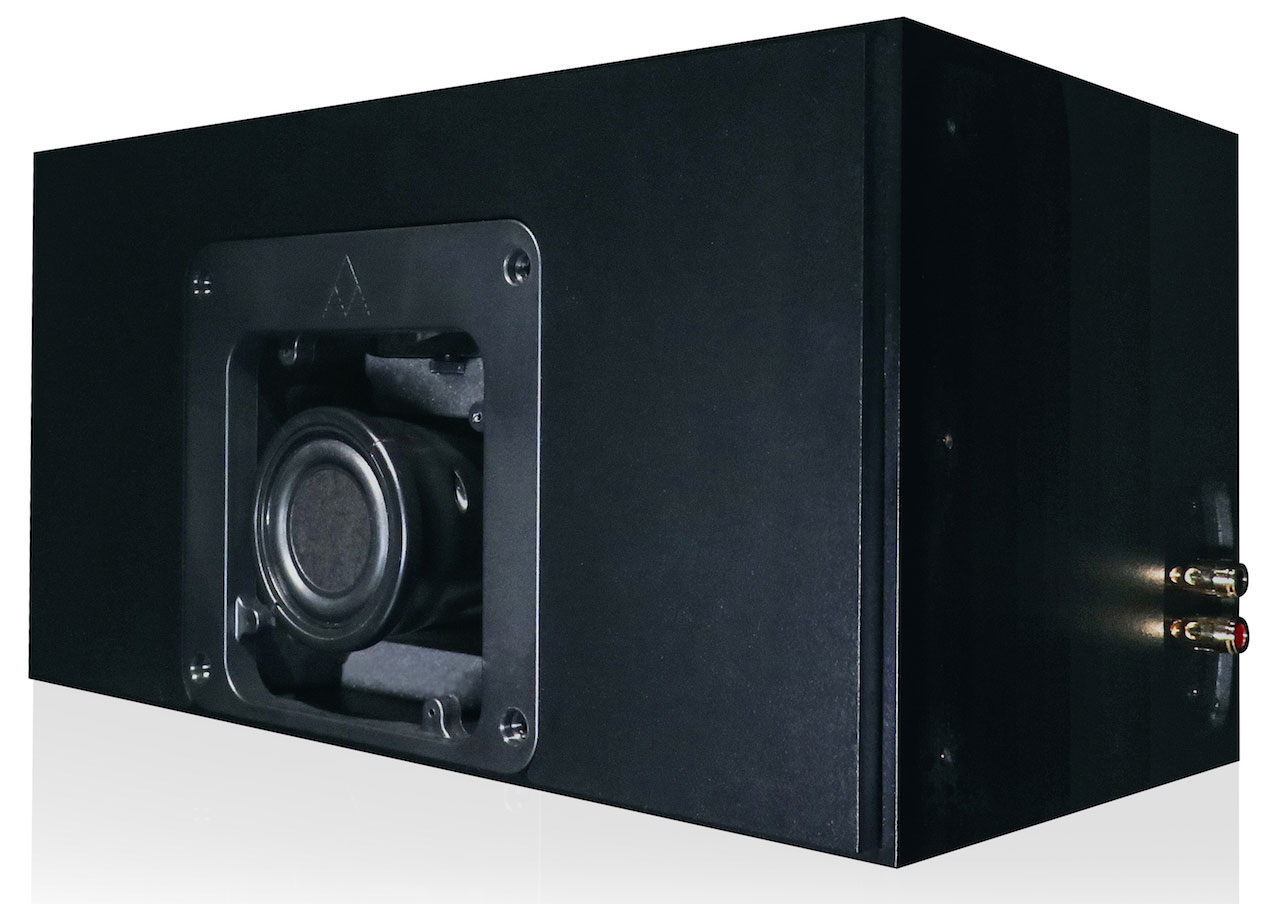

DS4-FR

Hochtöner: 1x 63,5mm UBD Vollbereich Mittel- / Hochtöner
Tieftöner: 2x 75x165mm Oval-Tieftöner (Entgegengesetzt angeordnet zu Vibrationsreduktion)
Sichtbare Öffnung: 102mm rund oder quadratisch, flächenbündige oder „micro-frame“ Gitter
Maximale Verstärkerleistung: 100 – 200W an 6 Ohm
Empfindlichkeit: 88 dB (dB @ 2.83 V 1m)
Übertragungsbereich: 55 Hz – 20 kHz (+/- 3 dB)
Gehäusegröße: 21.6 x 40.6 x 22.5 cm (H x B x T)
Gewicht: 7.55 kg

DS4-SUB

Tieftöner: 3x 75x165mm Oval-Tieftöner
Sichtbare Öffnung: 102mm rund oder quadratisch, flächenbündige oder „micro-frame“ Gitter
Maximale Verstärkerleistung: 300W an 4 Ohm
Empfindlichkeit: 88 dB (dB @ 2.83 V 1m)
Übertragungsbereich: 28 Hz – 200 Hz (+/- 3 dB)
Gehäusegröße: 21.6 x 40.6 x 22.5 cm (H x B x T)
Gewicht: 7.32 kg

Abdeckgitter Optionen

Juni 12, 2017

Kinolautsprecher von TRIAD

Platin, Gold. Silber, Bronze…. die Einordnung der Lautsprecherklassen analog zu Medaillen hat einen historischen Hintergrund und ist nur sekundär eine Aussage zur klanglichen Qualität. In erster Linie gibt die Bezeichnung Aufschluss auf die akustische Leistungsfähigkeit. Diese kann in Bezug zur Raumgröße gesetzt werden, die später mit Musik oder Kinoton beschallt werden soll.

Die feinere Unterteilung erfolgt in Omni, LCR, SUR, SUB, Monitor, Minimonitor – ist aber nicht in jeder Grundbezeichnung Bronze, Silber, Gold… etc. in ganzer Bandbreite vorhanden. Omni steht für Modelle die sich aufgrund der Chassis Anordnung für Stereo und Multiroom-Anwendungen eigenen. Das schließt die Nutzung für das Heimkino keineswegs aus, die TRIAD aber mit den LCR-Modellen als für den Kinoton optimierte Versionen bietet.

Die Lautsprecher mit dem Kürzel SUR sind für den Surround-Klang zu verwenden und bieten allesamt eine Dipol-Funktion. Dieses gewünschte diffusere Schallfeld wurde nach THX gefordert. Zwar ist die Ortung von Surround Ereignissen nicht ganz so punktgenau möglich wie bei den reinen Omni-Modellen, jedoch sehr angenehm vor allem bei mehreren Sitzreihen. Der Klang kann nicht so leicht „abgeschattet“ werden wie bei direkt strahlenden Lautsprechern.

SUB sind verschiedene Subwoofer-Lösungen – meist mit einer externen Endstufe für die Installation im Technikrack. Monitor bzw. Minimonitor definieren den klanglichen Höhepunkt in der jeweiligen Silber- und Gold-Klasse. Die dritte Dimension der Produktmatrix ist das eigentlich Besondere an den TRIAD Lautsprechern. Es gibt teilweise die Modelle als InWall (In die Wand), OnWall (Auf der Wand), InCeiling (In der Decke), und InRoom (Freistehend) Version die klanglich praktisch nahtlos die gleiche Klangqualität innerhalb der Klasse bieten.

Optimaler Klang für jede Installationsart

InCeiling (Montage in der Decke)

InRoom (Freistehend im Raum)

InWall (Einbau in die Wand)

OnWall (Aufputz Montage)

mehr Modelle der Bronze-Serie von Triad >>>

Gekrönt wird das Portfolio noch mit der Tatsache das teilweise die Produkte in Custom-Color und Cabinet gibt. Eine Besonderheit die beispielsweise auch der amerikanische Lautsprecherspezialist James Loudspeaker seine Kunden anbietet. Somit sind die Produkte beider Hersteller erste Wahl, wenn sich der Lautsprecher auch mal der Architektur und dem Farbkonzept unterordnen muss.

Juni 7, 2017Februar 21, 2023

Außenlautsprecher von Triad

Der amerikanische Lautsprecher-Spezialist Triad-Speakers erweitert nach der Übernahme durch Control4 sein Portfolio um eine weitere Gartenlautsprecher Lösung. Im Wesentlichen setzt sich die Kombination aus Satellitenlautsprechen und Subwoofer zum Vergraben oder zur freien Aufstellung zusammen. Die Satelliten werden als Erdspießversion oder zur Wandmontage geliefert.

Externer Link > weitere technische Details

Klang-Merkmal ist die breite Abstrahlcharakteristik, die für einen gleichmäßigen Klangteppich sorgt. Insbesondere wenn auch das Nahfeld beschallt werden soll, fallen hier vergleichbare Systeme durch wahrnehmbare Lautstärkeschwankungen beim Gang durch den Garten auf. Damit ist es mit den LB-Lautsprechern von NEAR, die ebenfalls ein hervorragendes Rundstrahlverhalten, perfekt für homogenes Klangempfinden. Die Satelliten können direkt wahlweise an 8Ohm, 70V oder 100V betrieben werden. Der Subwoofer hingegen wird mit einem klassischen Subwooferverstärker Niederohmig angeschlossen.

Der Subwoofer wird wahlweise mit vier Füßen ausgestattet und als Downfire Lösung genutzt oder per Erweiterungskit für die Installation im Erdreich kombiniert. Die Pilzförmige Abdeckkappe verhindert das Eindringen von Wasser in die Schallöffnung.

https://www.triadspeakers.com/

Mai 13, 2017

Betonlautsprecher

Architektur Lautsprecher Lösungen von der Ceratec Lautsprechermanufaktur

Die Produkte unter der Bezeichnung ceraART bestechen durch ihre reduzierte Formgebung und hohe Produktqualität. Die Modelle mit dem Zusatz „beton“ im Typennamen eigenen sich für den Außeneinsatz. Es handelt sich tatsächlich um Beton, die unterschiedlichen Lufteinschlüsse erzeugen eine individuelle und lebendige Textur.

Ein Außenlautsprecher mit bester Klangqualität.

HB 152 beton

2-Wege High-End Outdoor Lautsprecher
160 Watt Sinus / 500 Watt Peak
Impedanz: 4 Ohm
Frequenzgang: 35-25.000Hz +/-3 dB
Wirkungsgrad: 88 dB (2,83V/1m)
Tieftöner: 2x 15 cm Alu-Konus
Hochtöner: 27 mm Alu-Kalotte
Gehäuse: Beton hell / mittel / dunkel
Gitter: Edelstahl geschliffen
Maße: 19,5 x 78 x 39 cm
Gewicht: 25 Kg

Design: Wolfgang Höhne
Hersteller: Ceratec Audio Design
Vertrieb AV-mediasolutions

HB 800 beton

Passiver Subwoofer im schlichtem Cube-Design. Das Betongehäuse gibt es in weiß / grau / dunkelgrau. Für den Einsatz im Außenbereich und moderne Innenräume geeignet.

Belastbarkeit: 200-400 Watt
Impedanz: 4 Ohm
Übertragungsbereich: 20-150 Hz
Design: Betongehäuse
Abmessung: 36,5 x 39,8 x 36,5 cm BHT
Gewicht: ca. 28 Kg
